可编程4K视频信号发生装置自研设备
时间：2021-05-17
来源：计量与检测中心
可编程4K视频信号发生装置配置有HDMI、DP等类型的视频接口和RJ45网络接口。可根据要求产生4K视频测试序列，序列的图像组成、帧间隔等参数可以调整，具有较大的图像存储空间及较强的图像运算能力。可编程4K视频信号发生装置如图所示。

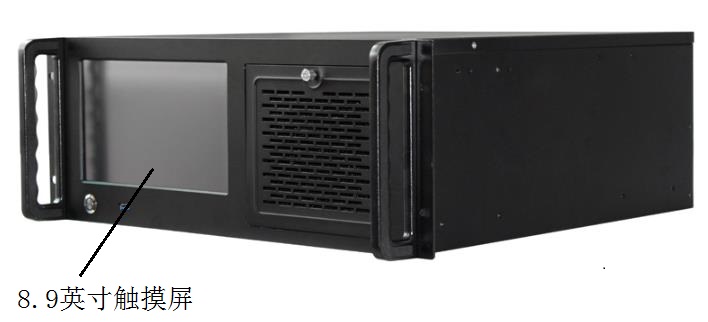

可编程4K视频信号发生装置的前视图

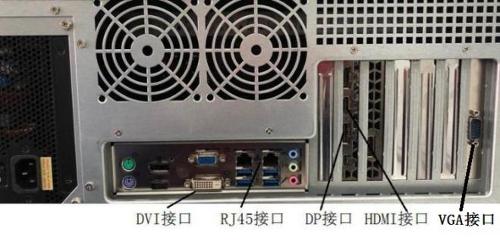

可编程4K视频信号发生装置的后视图
一、主要功能
l 4K数字视频设备性能测试
l 4K视频通讯网络质量测试
二、主要技术指标
l 支持HDMI 2.1接口；
l 可输出4K显示格式（3840×2160、4096×2160）图像；
l ITU-R BT.2020彩条和视频输出；
l 支持HDMI、DP、VGA等视频接口输出，刷新频率50Hz、60Hz；
l 可存储不小于400张分别率为3840×2160图片；
l 可根据测试需要动态产生极限八灰度等级信号、彩条信号、动态清晰度3种类型的测试图；
l 测试序列运动速度调节范围：10帧/秒~30帧/秒；
l 预装4K测试图像；
l 数据传输速率12Gbps。
三、主要功能界面

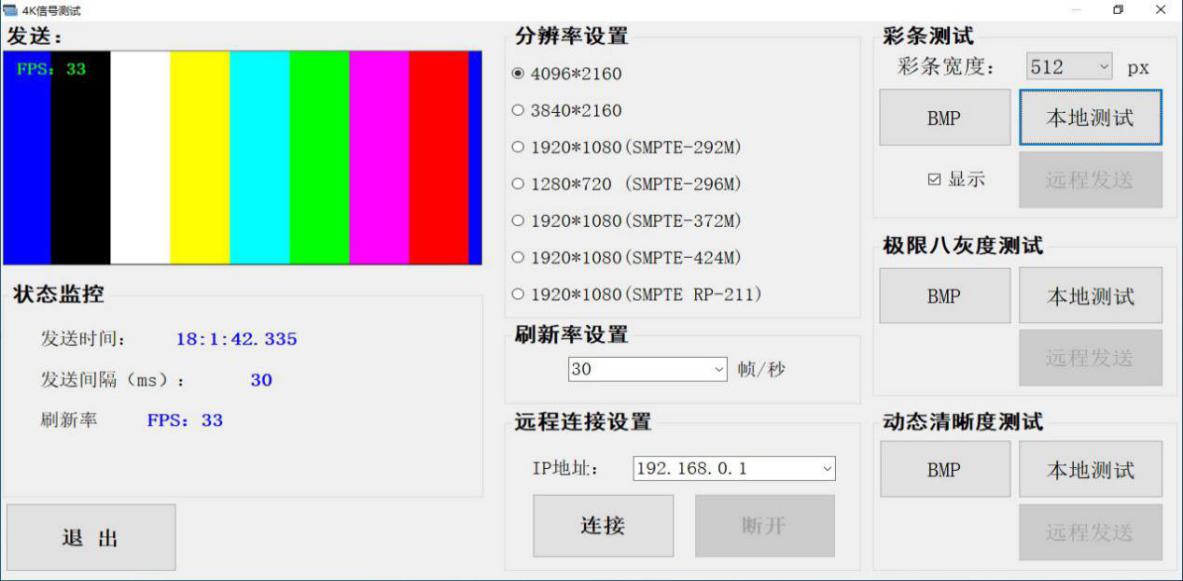

1、彩条信号测试

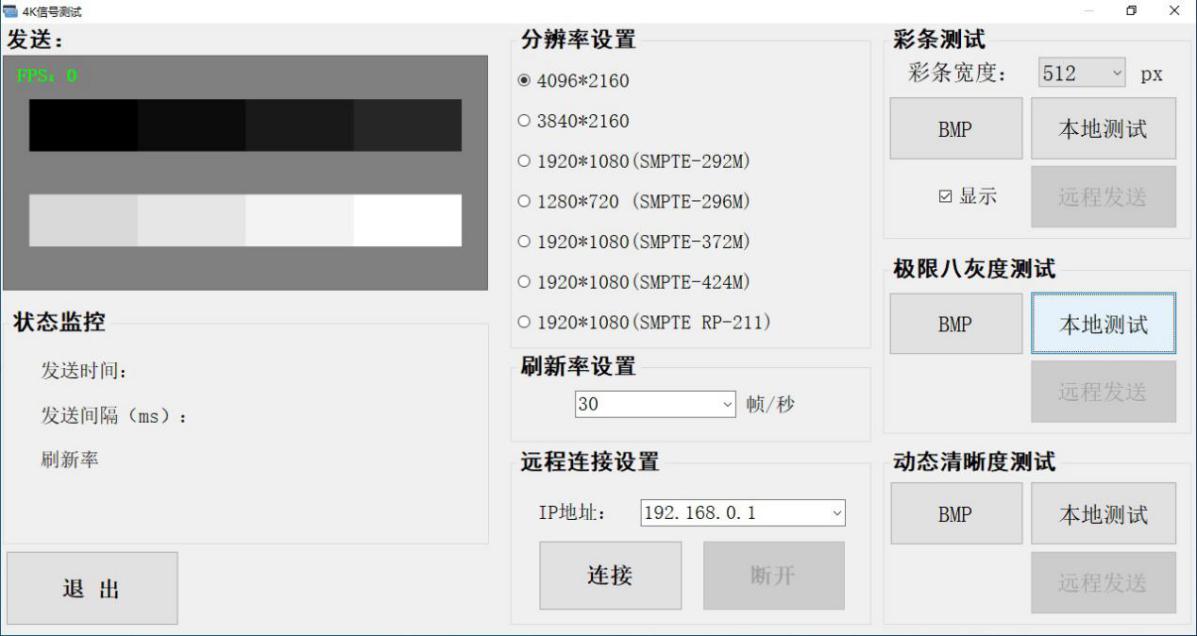

2、极限八灰度信号测试

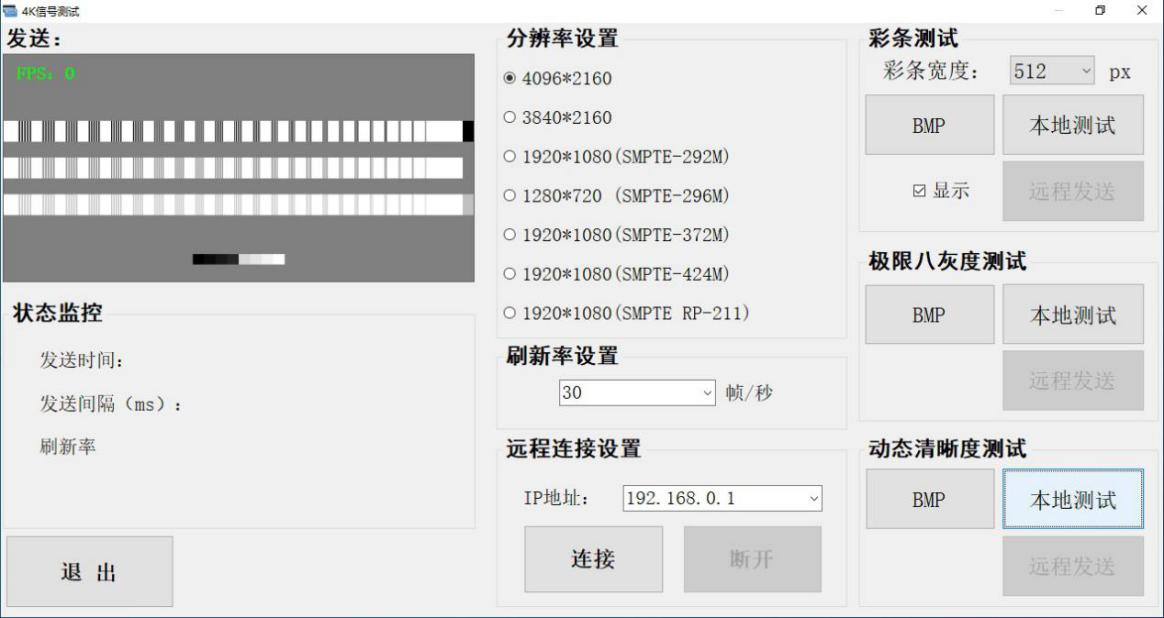

3、动态清晰度信号测试

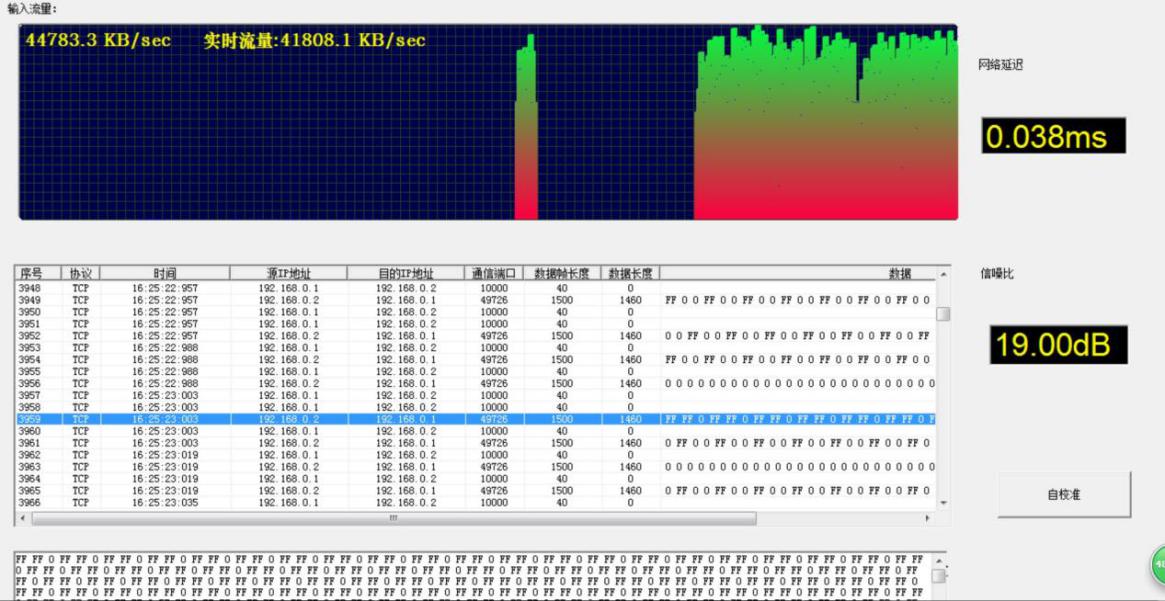

4、视频通信网络质量参数测试
